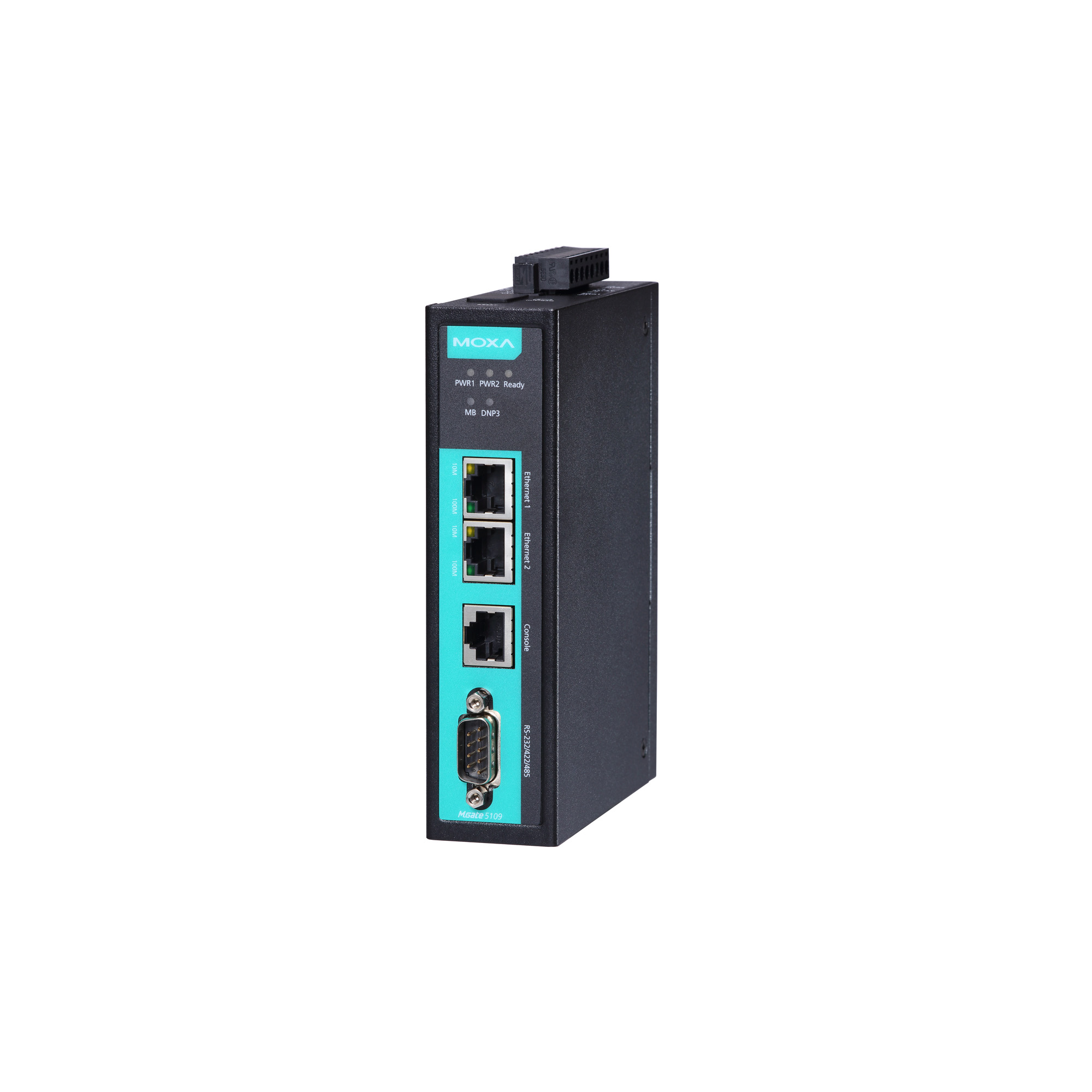

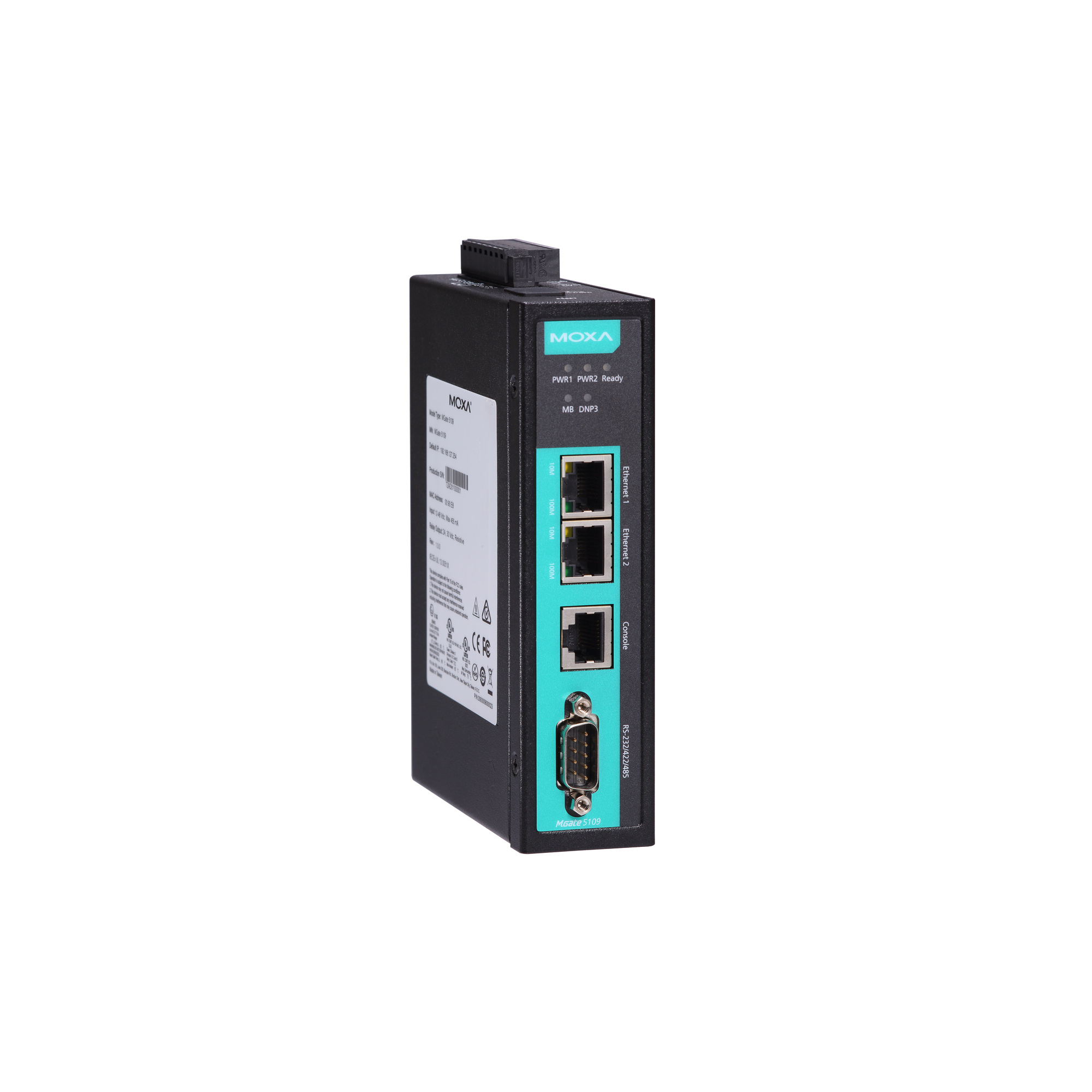

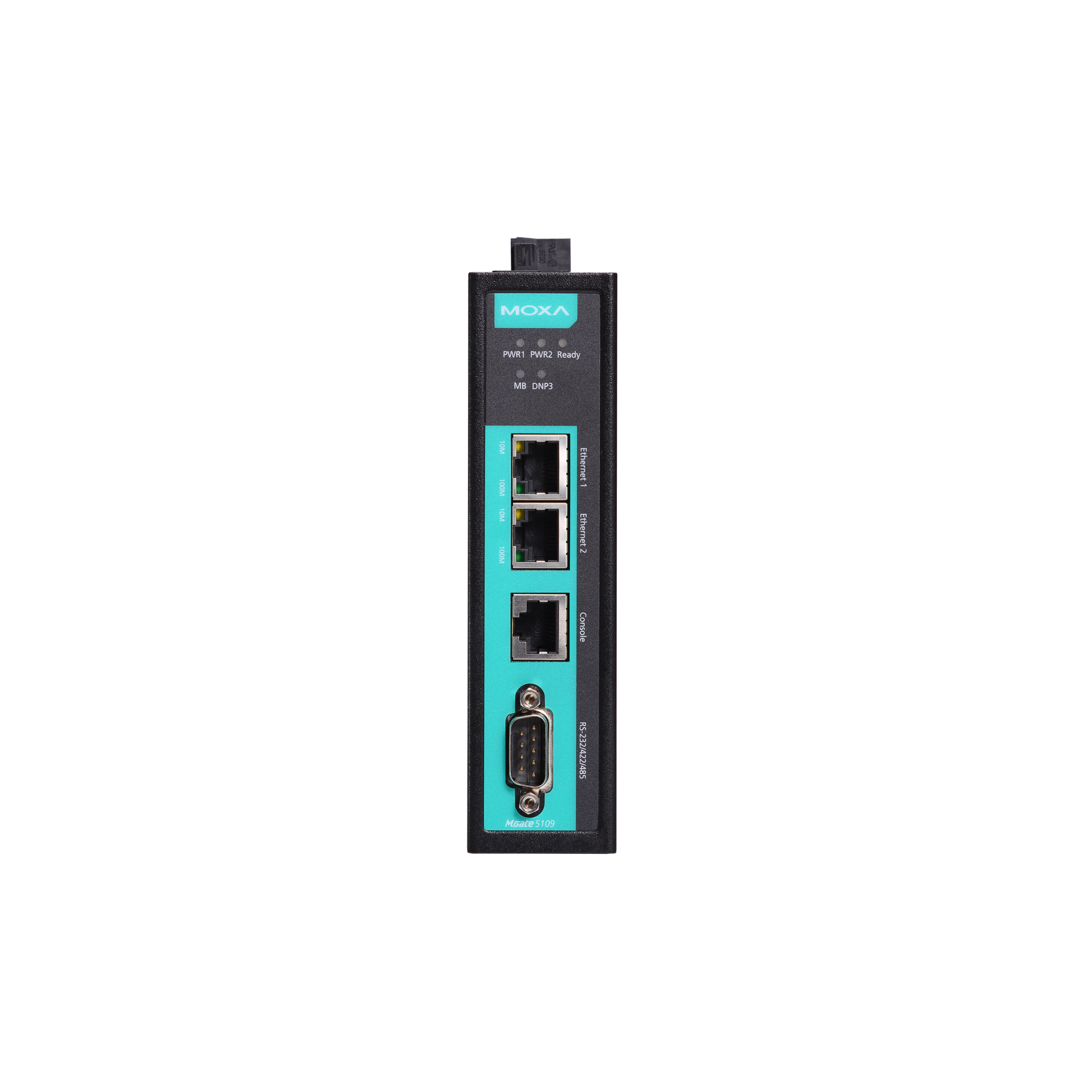

Преобразователь MGate 5109

895.74 $ 82 392.76 ₽ Включает НДС 20%
Артикул 6108634
В наличии
  • Москва 1 шт.
  • Санкт-Петербург 4 шт.

MGate 5109

1-портовый преобразователь Modbus в DNP3 с диапазоном температур от 0 до 60°C

Другие модификации

Основные свойства

  • Порты Ethernet
    2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 
  • Интерфейс управления
    Web-интерфейс 
    Последовательная консоль 
  • Рабочая температура, °C
    0 ~ +60 
  • Материал корпуса
    Металл 
  • Габаритные размеры, мм
    36 x 105 x 140
  • Параметры связи
  • Порты Ethernet
    2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 
  • Тип разъема
    RJ45 (8 конт.) 
  • Сетевые протоколы
    Modbus TCP Client (Master), Modbus TCP Server (Slave), DNP3 TCP Master, DNP3 TCP Outstation
  • Магнитная изоляция Ethernet-портов
    1,5 кВ 
  • Интерфейс Modbus
  • Протокол
    Modbus RTU/ASCII Master/Slave 
  • Количество портов Modbus
    1
  • Передаваемые сигналы
    RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
    RS-422: Tx+, Tx-, Rx+, Rx-, GND 
    RS-485 (2-проводный): Data+, Data-, GND 
    RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 
  • Разъемы
    DB9 'папа' 
  • Управление направлением передачи данных по RS-485
    ADDC® (автоматическое) 
  • Поддерживаемые функции
    1, 2, 3, 4, 5, 6, 15, 16, 23
  • Максимальное количество команд
    100
  • Максимальное количество соединений
    MGate в роли Modbus TCP Master: 32 соединения slave; MGate в роли Modbus TCP slave: 16 соединений master
  • Интерфейс DNP3
  • Максимальное количество соединений
    Режим Agent: MGate в роли DNP3 TCP/UDP master: 32 соединения outstation, MGate в роли DNP3 TCP/UDP outstation: 1 соединение master Режим Transparent: 16 соединений master или 32 соединений outstation
  • Внутренняя база данных DNP3
    Для каждого устройства outstation: Дискретный ввод - 8192 контакта, Аналоговый ввод - 2048 контактов, Счетчик - 2048 контактов, Дискретный вывод - 8192 контакта, Аналоговый вывод - 2048 контактов, События дискретного ввода - 1024, События аналогового ввод
  • Параметры последовательной связи
  • Бит данных
    7, 8 
  • Четность
    нет, чет, нечет, 0, 1 
  • Стоповые биты
    1, 2 
  • Управление потоками данных
    RTS/CTS, RTS Toggle (только для RS-232) 
  • Скорость передачи данных, бит/с
    50 ~ 921600 
  • Изоляция последовательной линии
    2 кВ 
  • Релейный вывод
  • Количество каналов релейного вывода
    1
  • Нагрузочная способность реле
    2 А при 30 В пост. 
  • Память
  • Тип слота для установки карты памяти
    1 слот для карты microSD (SDHC) объемом до 32 Гб 
  • Управление устройством
  • Интерфейс управления
    Web-интерфейс 
    Последовательная консоль 
  • Кнопка Reset
    Есть 
  • Требования к электропитанию
  • Рабочее напряжение
    12 ~ 48 В пост. 
  • Потребление тока
    455 мА при 12 В
  • Разъем электропитания
    Клемма 
  • Условия эксплуатации
  • Рабочая температура, °C
    0 ~ +60 
  • Температура хранения, °C
    -40 ~ +85 
  • Рабочая влажность, %
    5 ~ 95 
  • Защита
  • Защита от пыли и влаги
    IP30 
  • Конструктивные свойства
  • Материал корпуса
    Металл 
  • Размеры и вес
  • Габаритные размеры, мм
    36 x 105 x 140
  • Вес нетто, кг
    0.51
  • Монтаж
  • Монтаж
    На DIN-рейку 
    Настольный/настенный (опционально) 
  • Наличие международных сертификатов
  • Безопасность
    EN 60950-1 
    UL508 
  • Взрывобезопасность
    ATEX 
    Class 1 Division 2 
    IECEx 
  • Электромагнитная совместимость (EMI)
    CISPR 22 
    FCC Part 15 Subpart B Class B 
  • Электромагнитная совместимость (EMS)
    IEC 61000-4-2 (ESD) 
    IEC 61000-4-3 RS 
    IEC 61000-4-4 (EFT) 
    IEC 61000-4-5 Surge 
    IEC 61000-4-6 CS 
    IEC 61000-4-8 
  • Электромагнитная совместимость (EMC)
    EN 55022/24 
  • Удары
    IEC 60068-2-27 
  • Свободное падение
    IEC 60068-2-32 
  • Вибрации
    IEC 60068-2-64 
    IEC 60068-2-6 
  • Среднее время наработки на отказ (MTBF), часов
    859422
  • Гарантийный срок
  • Гарантийный срок
    5 лет 
  • Комплект поставки
  • Комплект поставки
    Консольный кабель RJ45-на-DB9 
    Краткое руководство пользователя 
    Крепеж для монтажа на DIN-рейку 
    Устройство 
  • Страница товара на англоязычном сайте
  • Ссылка на сайт moxa.com
    https://www.moxa.com/product/MGate_5109_Series.htm

Документация

Datasheet (англ.): скачать (1 Мб)

Руководство пользователя (англ.): скачать (6 Мб)

Руководство по быстрой установке (англ.): скачать (1 Мб)

Руководство по совместимости для MGate 5109 (DNP3 профиль устройства): скачать (1 Мб)

MGate 5109 в системах, основанных на DNP3 (англ.): скачать (2 Мб)

Настройка MGate 5109 для работы со SCADA-системами по протоколу DNP3 (англ.): скачать (2 Мб)

Технические рекомендации по безопасности для серии MGate 5000 (англ.): скачать (1 Мб)

Чертеж для AutoCAD 2D (dwg): скачать (0,2 Мб)

3D-модель (stp): скачать (0,3 Мб)


Программное обеспечение

Firmware для серии MGate 5109 (версия 2.5 от 26.07.2023): скачать (8 Мб)

MIB-файл (версия 1.0 от 29.07.2023): скачать (15 Кб)
